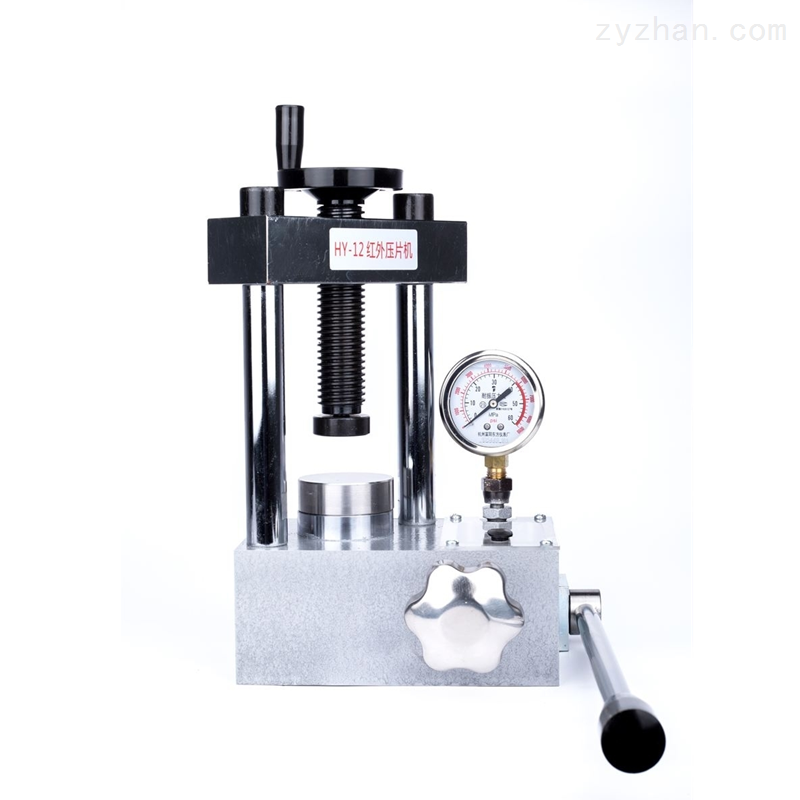

在化學分析與材料研究領域，紅外光譜（IR）技術是鑒定分子結構和成分的重要工具。而粉末紅外壓片機則是制備高質量紅外樣品的關鍵設備，通過將粉末樣品與溴化鉀（KBr）等稀釋劑混合后壓制成為透明薄片，從而實現(xiàn)對樣品的精確測量。正確使用
粉末紅外壓片機不僅能提高實驗效率，還能確保數(shù)據(jù)的準確性和重復性。
一、準備工作
1、樣品準備
選擇合適的稀釋劑：通常選用高純度的溴化鉀（KBr），因其在中紅外區(qū)域具有良好的透過率且化學性質穩(wěn)定。
研磨樣品：將待測樣品與KBr按一定比例（如1:200）混合，并在瑪瑙研缽中充分研磨至粒徑小于2微米，以確保壓制出的薄片均勻透明。
2、設備檢查
清潔模具：使用無塵布蘸取少量乙醇擦拭模具表面，避免殘留物影響樣品質量。
檢查密封圈：確認模具內(nèi)的密封圈完好無損，防止壓制過程中發(fā)生泄漏。
二、裝填與壓制
1、裝填樣品
將研磨好的樣品小心地倒入模具腔體內(nèi)，注意不要灑落在邊緣處。輕輕敲擊模具側面，使樣品分布均勻并排除空氣泡。若樣品量較少，可以適當增加KBr的比例，但要保證最終壓制出的薄片厚度適中（一般為1mm左右）。
2、壓制過程
將裝有樣品的模具放入工作臺上，調整位置使其居中。根據(jù)樣品特性設定適當?shù)膲褐茐毫Γㄍǔ?-15噸），并緩慢加壓。注意觀察壓力表讀數(shù)，當達到設定值時保持恒壓30秒至1分鐘，然后緩慢泄壓，取出模具。
三、脫模與處理
1、脫模操作
使用專用工具輕推模具底部，使壓制好的薄片從模具中完整脫出。操作時需小心謹慎，避免損壞薄片。若發(fā)現(xiàn)薄片粘附在模具內(nèi)壁上，可嘗試用小刀輕輕刮除或借助吹風機加熱模具外壁，促使薄片脫落。
2、后續(xù)處理
對于新壓制的薄片，建議放置一段時間讓其自然干燥，去除可能殘留的水分或其他揮發(fā)性物質。使用干凈的玻璃片或塑料薄膜包裹薄片，防止灰塵污染及物理損傷。
您的位置：網(wǎng)站首頁 > 新聞資訊 > 正確使用粉末紅外壓片機實現(xiàn)對樣品的精確測量
在線交流
咨詢電話
